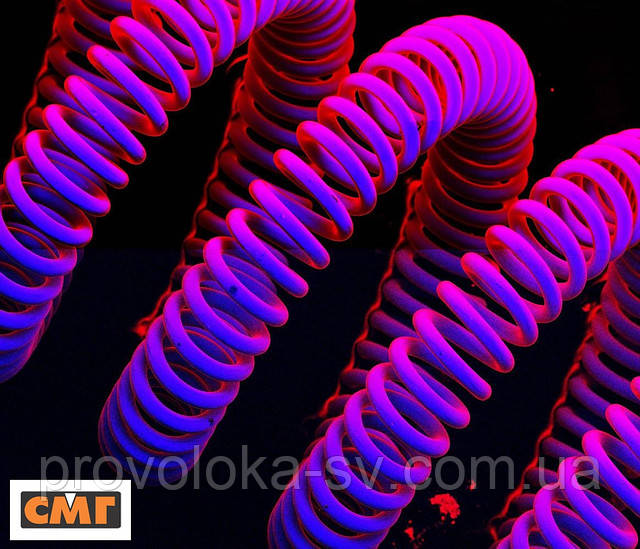

НІХРОМ. ПОРАДИ ЩОДО РОЗРАХУНКУ, РЕМОНТУ, ПАЙКУ НІХРОМОВОГО ДРОТУ
НІХРОМ х20н80 ПОРАДИ ЩОДО РОЗРАХУНКУ ніхромової спіралі , РЕМОНТУ, ПАЙКУ НІХРОМОВОГО ДРОТУ.
Розрахунок електронагрівальних елементів з ніхромового дроту
Довжину ніхромового дроту для виготовлення спіралі визначають виходячи з необхідної потужності.
Приклад: Визначити довжину дроту з ніхрому для нагрівального елемента плитки
потужністю P = 600 Вт при Uмережі=220 В.
Рішення:
1) I = P/U = 600/220 = 2,72 A;
2) R = U/I = 220/2,72 = 81 Ом;
3) За цими даними (див. таблицю 1) вибираємо d=0,45; S=0,159
тоді довжина ніхрому
l = SR / ρ = 0,159·81 /1,1 = 11,6 м
, де l - довжина дроту (м); S - переріз дроту (мм2); R - опір дроту (Ом);
ρ - питомий опір (для ніхрому ρ=1.0÷1.2 Ом·мм2/м).
| Таблиця 1. | |||||||
| Допустима сила струму | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Діаметр (d) ніхрому | 0,17 | 0,3 | 0,45 | 0,55 | 0,65 | 0,75 | 0,85 |
| Перетин дроту | 0,0227 | 0,0707 | 0,159 | 0,238 | 0,332 | 0,442 | 0,57 |
Ремонт ніхрому
... навив кінці перегорілої спіралі з ніхрому на шматок мідного дроту і загнув обидва кінця цього дроту пасатижами, ви забезпечите спіралі друге життя. Мідний дріт повинна мати діаметр не менше 1 мм.
... приєднуючи нову спіраль, необхідно безпосередньо біля контакту кінець спіралі скрутити вдвічі, а колечко затиснути між шайбами. Велика маса шайб і гайок сприяє відведенню тепла.
... для зрощування проводів із сплавів високого опору (ніхром, константан, манганін і ін) можна використовувати простий спосіб, що не вимагає якогось спеціального інструменту. Проводи в місці їх з'єднання зачищають і скручують. Потім пропускають через них струм такої сили, щоб місце з'єднання загострилося докрасна. На це місце пінцетом кладуть шматочок ляпісу, який при нагріванні розплавляється, у результаті чого в місці з'єднання утворюється хороший електричний контакт.
Пайка ніхрому
... пайка ніхрому (ніхром з ніхромом, ніхром з міддю та її сплавами, ніхром зі сталлю) може бути здійснена припоєм ПОС 61, С 50 із застосуванням флюсу наступного складу, г: вазелін технічний - 100, порошкоподібний хлористий цинк - 7, гліцерин - 5. Компоненти ретельно перемішують до отримання однорідної маси. Сполучаються поверхні добре зачищають шліфувальною шкуркою і протирають тампоном, змоченим у 10%-ному спиртовому розчині хлористої міді, обробляють флюсом, лудят і тільки після цього паяють.
... при лудіння ніхромового дроту виникає проблема забезпечення надійного електричного з'єднання ніхромового дроту з мідним дротяним висновком - адже ніхром погано піддається лужению з звичайним каніфольним флюсом. Значно легше облудить кінець ніхромового дроту, якщо в якості флюсу використовувати звичайну лимонну кислоту в порошку. На дерев'яну підставку насипають дуже небагато (в обсязі двох сірникових головок) порошку лимонної кислоти, кладуть на порошок зачищений кінець дроту і з деяким зусиллям водять по ньому жалом гарячого паяльника. Порошок плавиться і добре змочує провід. Залужений провідник кладуть на каніфоль і ще раз облуживают - це необхідно для того, щоб видалити з дроту залишки лимонної кислоти. Описаним способом можна лудити дрібні предмети зі сталі та інших металів.
Навивка спіраль з ніхромового дроту
|
| Послідовність операції
|
